伊人久在线观看视频网站,婷婷五月天激情图片

　　無(wú)機(jī)涂料理論上來(lái)講都具備防火功能，主要因?yàn)?a href="http://wcwfb.com/wuji/" target="_self">無(wú)機(jī)涂料的材料屬于天然無(wú)機(jī)物，一般具有不燃、難燃、阻燃等特性，因此無(wú)機(jī)涂料經(jīng)常被用作防火涂料應(yīng)用在各個(gè)建筑施工領(lǐng)域。鑒于無(wú)機(jī)涂料種類(lèi)繁多，下面主編給大家分享幾種防火無(wú)機(jī)涂料的做法配方，內(nèi)容僅供參考學(xué)習(xí)。

　　一、內(nèi)墻防火無(wú)機(jī)涂料做法配方：

　　1、綠色環(huán)保內(nèi)墻防火無(wú)機(jī)涂料做法配方：

　　該綠色環(huán)保內(nèi)墻防火無(wú)機(jī)涂料的原料組成包括：硅溶膠10～20重量份、硅酸鉀3～10重量份、乳液4～8重量份、纖維素0.1～1重量份、填料30～50重量份、防沉劑0.1～1重量份、穩(wěn)定劑0.5～1.5重量份、助劑0～5重量份、水20～40重量份;所述硅溶膠為金屬離子表面處理的納米二氧化硅分散體;所述硅酸鉀為硅烷改性的穩(wěn)定型硅酸鉀;所述乳液為核殼結(jié)構(gòu)的乳液。


　　2、水性?xún)?nèi)墻防火無(wú)機(jī)涂料做法配方：

　　該水性?xún)?nèi)墻防火無(wú)機(jī)涂料原料，以質(zhì)量份數(shù)計(jì)，水300份、纖維素醚1~5份、改性石墨烯粉1~5份、分散劑1~5份、潤(rùn)濕劑1~5份、消泡劑1~5份、煅燒高嶺土100~150份、硅酸鋁100~150份、鈦白粉150~200份、無(wú)機(jī)專(zhuān)用乳液10~50份、納米無(wú)機(jī)硅200~300份、硅酸鉀50~150份。

　　做法過(guò)程：

　　步驟一、在攪拌狀態(tài)下，往水中添加纖維素醚、改性石墨烯粉、分散劑、潤(rùn)濕劑，攪拌均勻得到分散液;

　　步驟二、在攪拌狀態(tài)下，往步驟一中的分散液添加鈦白粉、煅燒高嶺土、纖維素醚、苯丙乳液、消泡劑，攪拌均勻得到穩(wěn)定液;

　　步驟三、在攪拌狀態(tài)下，往步驟二中的穩(wěn)定液添加消泡劑、硅酸鋁、硅酸鉀、納米無(wú)機(jī)硅、增稠劑，攪拌均勻得到初品液;

　　步驟四、將步驟三中的初品液調(diào)整粘度，攪拌均勻，過(guò)濾后得到成品。

　　二、膨脹型防火無(wú)機(jī)涂料做法配方：

　　1、(配方一)該配方能同時(shí)兼顧較好的防火阻燃性能和耐水性能，屬于防火阻燃無(wú)機(jī)涂料。包括以下重量份的組分：對(duì)氨基苯磺酸8～15份、氫氧化鈉溶液10～15份、填料20～30份、氯烴-70 3～6份、分散劑0.3～1份、去離子水20～30份、無(wú)機(jī)樹(shù)脂30～50份、流平劑1～2份、成膜助劑2～3份。所述氫氧化鈉溶液的濃度為4～8mol/l;所述填料為滑石粉、碳酸鈣以及石英粉中的一種或多種;所述分散劑為吐溫80;所述成膜助劑為丙二醉丁醚;所述流平劑為聚丙烯酸。


　　2、(配方二)該配方是一種無(wú)煙無(wú)機(jī)超薄型膨脹型防火涂料，是由水玻璃、硅溶膠、可膨脹石墨、增強(qiáng)纖維、膨脹珍珠巖、無(wú)機(jī)阻燃劑、助劑、固化促進(jìn)劑、水組成。采用物理發(fā)泡技術(shù)，通過(guò)無(wú)機(jī)阻燃劑和無(wú)機(jī)發(fā)泡劑達(dá)到阻燃隔熱的效果，防火涂層干膜厚度12mm，能夠?yàn)榛奶峁┲辽?0min的耐火保護(hù)。本發(fā)明在施工過(guò)程中無(wú)VOC排放，防火作用過(guò)程中不產(chǎn)生有毒有害氣體和煙氣，是一種安全環(huán)保的綠色功能涂料。

　　三、純無(wú)機(jī)防火涂料做法配方：

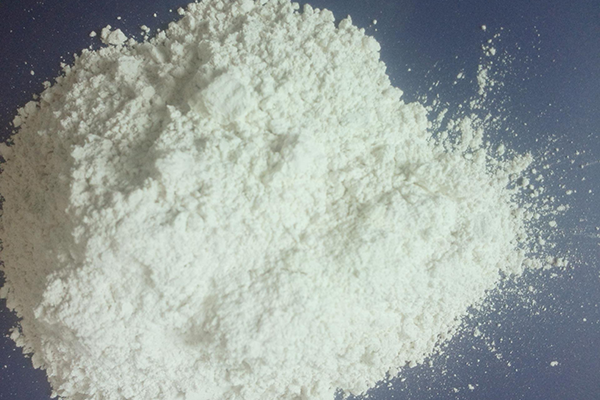

　　該純無(wú)機(jī)防火涂料防火性能一流，可以說(shuō)是無(wú)機(jī)涂料在防火方面的最高標(biāo)桿。主要由下述重量份的原料組成：氫氧化鈣55份、硅溶膠20份、氯化鈉2份、氫氧化鋁15份、海泡石4份、膨潤(rùn)土4份和水100份，將上述各原料按各自的重量份經(jīng)過(guò)混合、高速分散和過(guò)濾后即制得成品。本發(fā)明為了達(dá)到更好的防火效果，所采用的含氫氧根的礦物質(zhì)氫氧化鈣和氫氧化鋁，他們的總量占到涂料干物質(zhì)質(zhì)量百分比的70%，其在高溫的情況時(shí)會(huì)釋放大量的水，起到更好的防火效果。本發(fā)明完全由無(wú)機(jī)成分組成，不添加有機(jī)成分，達(dá)到真正意義的無(wú)甲醛無(wú)VOC等毒素，防火等級(jí)達(dá)到A1級(jí)，超級(jí)抗菌。


　　四、耐高溫防火無(wú)機(jī)涂料做法配方：

　　該耐高溫防火無(wú)機(jī)涂料主要成分包含有：平均粒徑30~125μm的超細(xì)鋁礬土砂150~300份，強(qiáng)度不低于32.5MPa的鋁酸鹽水泥130~260份，平均粒徑5~30μm的摻合料100~200份，高性能外加劑5~10份，水膠比0.2~0.4.可再分散性乳膠粉6~18份，消泡劑2~5份，分散劑2~4份。該耐高溫防火無(wú)機(jī)涂料具有制作簡(jiǎn)單、耐高溫性能好、耐久性能好、成膜性能好、附著力強(qiáng)等特點(diǎn)，顯著提高混凝土結(jié)構(gòu)的耐高溫防火性能，提高混凝土結(jié)構(gòu)的使用壽命，適合綠色環(huán)保耐高溫防火無(wú)機(jī)涂料的發(fā)展與應(yīng)用。


　　以上從不同性能方面為大家介紹了防火無(wú)機(jī)涂料做法及詳細(xì)配方，防火無(wú)機(jī)涂料目前比較廣泛的應(yīng)用領(lǐng)域主要在建筑內(nèi)墻和鋼結(jié)構(gòu)表面涂覆，如果您覺(jué)得這篇文章幫助到了您，歡迎常來(lái)貴網(wǎng)站學(xué)習(xí)瀏覽。
